F-8500 агломерированный флюс для автоматической сварки.
Спецификация:
GB/T 12470-2003 F55A3-H08G AWS A5.23M-97 F8A3-EA3
ТУ 24.66.46-001-87413334-2019
Изготовитель: Jinzhou Wonder Welding Material Co., Ltd. (Китай).
Одобрения:
НАКС (ПТО, КО, МО, ГО, ГДО, НГДО, ОТОГ, ОХНВП, СК).
Группы основных материалов: 1 (М01), 2 (М03), 3 (М03).
Допускается использовать следующие сварочные проволоки:
ОК Аutrod 12.10, ОК Аutrod 12.20, ОК Аutrod 12.22, OK Autrod 12.24, ОК Аutrod 12.32, ОК Аutrod 12.40, L-61, L-70, L-50M(LNS 133-U), TYSA-H08MnA, TYSA-H10Mn2, TYSA-08A, Св-08А, Св-08ГА, Св-08Г2С, Св-10ГН, Св-10НМА, Св-08ГСМТ, Св-10ГСМТ, Св-08ГСНТ.
Описание
F-8500 представляет собой агломерированный флюорид-основной флюс с индексом основности по Бонишевскому 1,9. Флюс черный, сферический зернистый. F-8500 может быть использован с AC/DC до 1200A, на положительной полярности при постоянном токе. Размер зерна от 10 до 50 меш. Наплавленный металл чистый, переход и содержание кремния низкие, поэтому соединение обладает очень хорошей ударной вязкостью при низкой температуре. Короткий шлак образуется после сварки, шлак в узком зазоре легко снимается и не стекает при сварке цилиндров небольшого диаметра. Шов выглядит аккуратно, горение дуги стабильное. Флюс обладает низким влагопоглощением и стабильностью зерна. Поскольку насыпная плотность низкая (1,0-1,3 кг/дм3), количество расходования также невелико. С подходящей проволокой F-8500 подходит для многослойной сварки, однопроходной сварки в двух- и мульти сварке, сварке в узких зазорах.
Соответствует по свойствам и области применения следующим маркам флюсов:
8500 (Lincoln Electric), ESAB OK10.71
Применение
Для сварки угловых и стыковых соединений высокопрочных сталей в судостроении, сосудов под давлением, трубопроводов, морских платформ, мелкозернистых сталей для металлоконструкций, резервуаров, мостов и труб со спиральным швом.
Химический состав флюса(%)
| Содержание элементов, % | |||||
| CaO+MgO | Al2O3+MnO | SiO2 + TiO2 | CaF2 | S | P |
| 25-35 | 25-35 | 10-20 | 15-25 | ≤0.040 | ≤0.060 |
Tипичные механические свойства наплавленного металла
| Сочетаемая проволока | Свойства при растяжении (+20оС) | Свойства при ударном изгибе (-40оС) | |||
| Предел прочности на разрыв, МПа | Предел текучести, МПа | Относительное удлинение, % | Работа удара (KU), Дж | Ударная вязкость (КСU), Дж/см2 | |
| Не менее | Не менее | ||||
| OK Autrod 12.10 | 480-660 | 400 | 22 | 32 | 40 |
| OK Autrod 12.24 | 620-760 | 540 | 18 | 27 | 34 |
Гранулометрический состав
| Размер гранул флюса, мм | Масса остатка на сите или просева через сито, % |
| менее 0,28 | не более 22,0 |
| более 2,0 | не более 18,0 |
| от 0,28 до 2,0 мм | остальное |
Ориентировочные режимы сварки
| Диаметр, мм | Сила тока, А | Напряжение на дуге, В | Скорость сварки, м/ч | Вылет электрода, мм |
| 3,2 | 425-525 | 27-30 | 22-25 | 25-35 |
| 4,0 | 475-575 | 27-30 | 23-27 | 25-35 |
Важно:
- Флюс должен быть просушен при 300~350°C в течение 2 часов.
- Вся пыль, ржавчина и влага должны быть удалены со свариваемых поверхностей.

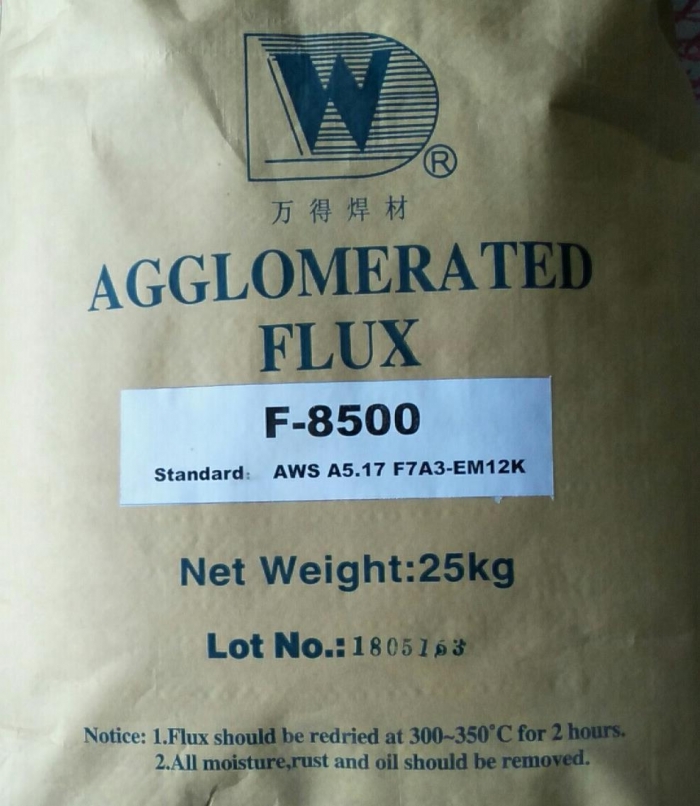

Флюс поставляется во влагонепроницаемых мешках по 25кг.
