F-780 агломерированный флюс для автоматической сварки.
Стандарты: EN760 A AR 1 88 AC H5
GB/T 5293-1999 F5A0-H08A AWS A5.17-2004 F7A0-EL8
ТУ 24.66.46-002-87413334-2019
Изготовитель: Jinzhou Wonder Welding Material Co., Ltd. (Китай).
Одобрения: ABS, CCS, НАКС (ПТО, КО, МО, ГО, ГДО, НГДО, ОТОГ, ОХНВП, СК).
Группы основных материалов: 1 (М01), 2 (М03)
Допускается использовать следующие сварочные проволоки:
ОК Аutrod 12.10, ОК Аutrod 12.20, ОК Аutrod 12.22, L-61, L-70, L-50M(LNS 133-U), TYSA-H08MnA, TYSA-H10Mn2, TYSA-08A, Св-08А, Св-08ГА, Св-08Г2С, Св-10ГН, Св-10НМА
Описание
F-780 это агломерированный флюс алюминат-рутилового типа с индексом основности по Бонишевскому 0,5. Флюс сферический зернистый, размер зерна от 10 до 60 меш. Он подходит для двухпроводной, тандемной и многопроволочной сварки на высоких скоростях, скорость сварки составляет более 120 см / мин. Используется при сварке стыков труба-стенка-труба, профильных труб. Сварные швы правильной формы, не требуют специальной обработки или выборки на границе раздела. Способность к отслоению шлака хорошая, поры и раковины практически не встречаются. Особый метод производства флюса гарантирует, что флюс обладает низким влагопоглощением и стабильностью гранул. Поскольку насыпная плотность низкая (1,0-1,3 кг/дм3), количество расходования флюса невелико.
Соответствует по свойствам и области применения следующим маркам флюсов: 780, 781 (Lincoln Electric), ESAB OK10.81
Применение
Стыковая сварка плоских и угловых соединений при изготовлении стальных конструкций (строительство), мостов, спиральных труб, сосудов под давлением и судостроение.
Характеристики
Подходит для сварки стального листа толщиной менее 10 мм. Шлак легко удаляется, внешний вид валика аккуратный, дефекты сварки, такие как раковины и поры, редко встречаются при высокоскоростной угловой сварке.
Химический состав флюса (%)
| Содержание элементов, % | |||||
| CaO+MgO | Al2O3+MnO | SiO2 + TiO2 | CaF2 | S | P |
| 3-13 | 35-55 | 20-30 | 10-20 | ≤0.06 | ≤0.08 |
Tипичные механические свойства наплавленного металла
Сочетаемая проволока F7A0-EL8
| Свойства при растяжении (+20оС) | Свойства при ударном изгибе (-20оС) | |||
| Предел прочности на разрыв, МПа | Предел текучести, МПа | Относительное удлинение, % | Работа удара (KU), Дж | Ударная вязкость (КСU), Дж/см2 |
| Не менее | Не менее | |||
| 480-660 | 400 | 22 | 32 | 40 |
Tипичный химический состав наплавленного металла (%)
| Сварочная проволока | C | Si | Mn | S | P |
| F7A0-EL8 | 0.07 | 0.70 | 1.52 | 0.012 | 0.026 |
Гранулометрический состав
| Размер гранул флюса, мм | Масса остатка на сите или просева через сито, % |
| менее 0,28 | не более 22,0 |
| более 2,0 | не более 18,0 |
| от 0,28 до 2,0 мм | остальное |
Ориентировочные режимы сварки
| Диаметр, мм | Сила тока, А | Напряжение на дуге, В | Скорость сварки, м/ч | Вылет электрода, мм |
| 3,2 | 425-525 | 27-30 | 22-25 | 25-35 |
| 4,0 | 475-575 | 27-30 | 23-27 | 25-35 |
Важно:
- Флюс должен быть просушен при 300~350°C в течение 2 часов.
- Вся пыль, ржавчина и влага должны быть удалены со свариваемых поверхностей.

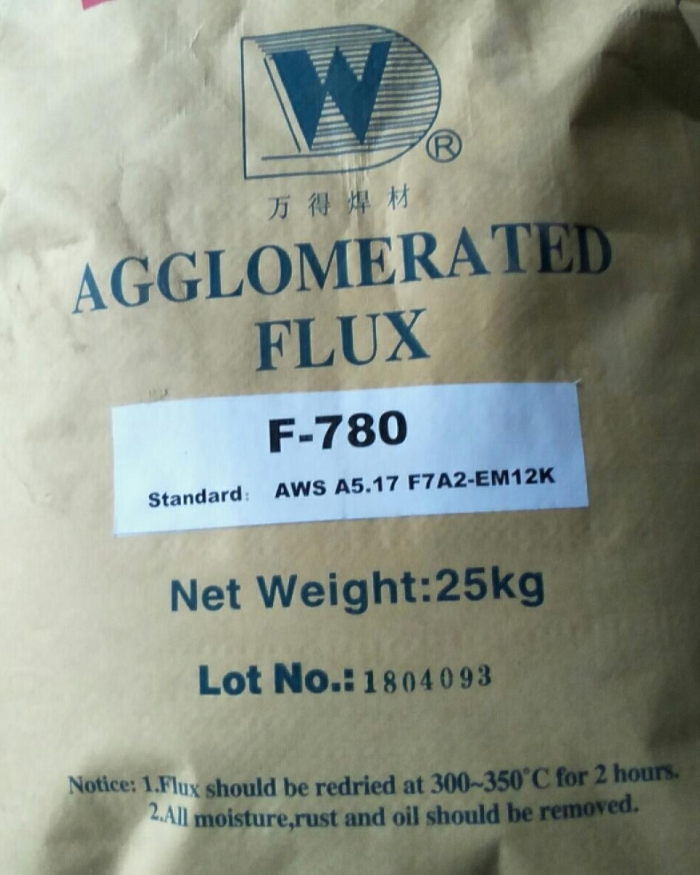

Флюс поставляется во влагонепроницаемых мешках по 25кг.
